COFDM地面接收控制站 SG-HR103
型号: SG-HR103
产品详情


名称远程视频&数据无线通讯系统


产品特点

最新COFDM调制技术

■25W 射频功率输出

■标准720P分辨率,1280*720

■H.264 MPEG-4/MPEG-2编码

■BNC/RS485接口

■AES128加密

■低功耗

■铝合金,带两风扇制冷

■坚固耐用的设计,严酷环境可运行

■直升机射击、直播等广泛应用


典型应用

■ 军规UAV射击

■ UAV/UGV监视

■ 体育赛事报道

■ 防务

■ 战术移动命令

■ 机器人战斗

■ 公共安全


详细介绍

一、描述

  发射机/接收机采用最新的COFDM技术和AES 数字加密,确保清晰、安全的视频&数据接收。可在不同的传输带宽运行,允许户根据带宽范围,在图像质量之间进行选择,以适应所以类型的应用场景。当在可选的窄带宽模式下操作时,可提供优质的传输范围、性能和频谱效率,结合超高效H.264编码,确保真正广播质量的图像以窄带传输。该系统能够在NLOS(非视距)环境中无扰传输。使用COFDM调制和视频压缩模式保证稳定性和传输质量。此外,它是多功能的、灵活和易于携带的,可随处安装。

二、远程视频&数据收发机描述

  发射机SG-S20是一个强大的通用数字视频数据COFDM传输系统。它在远距离传输中,性能卓越,并且在2MHz窄带宽模式下提高了频谱效率。

  它特别适用于LOS和 非视距(NLOS)环境,提供强劲有力的无线视频数据连接。具有AES128位加密、安全可靠。该系统支持高质量720P(1280 * 720)分辨率。由于其尺寸小重量轻,广泛应用于无人机 、隐蔽任务AV和GPS定位通信。

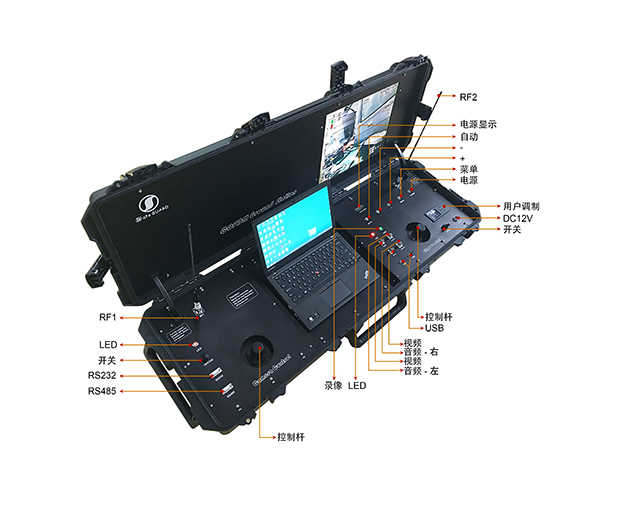

三、地面控制系统接收机SG-HR103

1、描述

    它可接收单通道信号,并显示在双LCD显示屏上。内置17寸显示器和单通道DVR,带最多120GB固态硬盘、MPEG-4/H.264压缩   技术。DC12/AC22V电源运行。内置电池可支持7-8小时持续工作时间。

  2、接收机特点

频率/视频

300MHz - 6G (可定制)

供电

AC220V / DC12V

射频带宽

2/2.5/4/8MHz (可定制)星座调制QPSK,16QAM,
LCD 显示器17寸三星LCD显示屏前向纠错1/2,2/3,3/4,5/6,7/8
存储方式

SSD固态硬盘

保护间隔

1/32,1/16,1/8,1/4

水平输入-105dbm/2MHz, -95dbm/4/8MHz视频格式1行PAL/NTSC视频信号(自适应)
RF接口

N(F)

视频解码ISO/IEC13818-2 MPEG-4MP@ML
视频输出BNC

分辨率

1920*1080,720,576,480;

数据串口

RS232@19200bps

音频输出立体左声道和右声道
RS485@9600bps数据加密AES 128bits
数据频率230 - 470MHz ( RS485)

工作环境

-30~70° C

230 - 470MHz ( RS232)内置电池20A容量,可支持4-5小时工作时间
USB输出鼠标连接、硬盘、备份文件尺寸1198*419*234mm
调制方式COFDM重量23kg

  3、应用范围

■警察秘密任务 ■ UAV/UGV 监视

■ 防务■ 战术移动命令

■ 运动赛事报道 ■ 机器人战斗

4、应用图例
